储能系统辅助设备功耗说明

1、 电池舱内辅助设备功耗说明

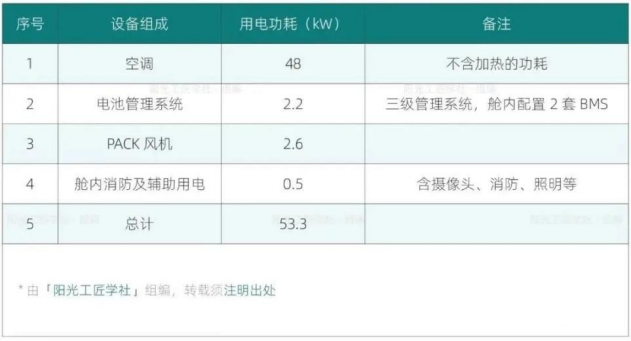

目前主流风冷系统电池舱单舱额定容量为5MWh，舱内各设备组成及对应功耗估算如下表：

2、  逆变及升压舱内辅助设备功耗说明

与5MWh风冷电池舱匹配的逆变及升压舱规格为2.5MW，舱内用电设备及用电功率小，主要包含PCS控制回路、箱变测控、变压器散热风机、交换机等通讯设备、舱内照明等辅助设备，预估功耗不超过1.5kW。

3、 能量管理系统功耗说明

能量管理系统主要设备包含服务器、显示器、交换机等通讯组网设备，对于2.5MW/5MWh储能系统来说，预估功耗不超过3.5kW。

4、 站用变/自用电变压器效率说明

根据上述电池舱、逆变及升压舱、能量管理系统部分功耗统计，可得出2.5MW/5MWh储能系统辅助设备功耗为58.3kW，拟按80kVA考虑自用电变压器配置。

站用变常用干式变压器，根据国家标准《GB/T 10228-2015 干式电力变压器技术参数和要求》，35kV 100kVA无励磁调压电力变压器其损耗指标如下：

· 空载损耗：0.63kW；

· 负载损耗：1.97kW（100℃）；

本项目配置80kVA自用电变压器，且使用功率为58.3kW，预估损耗水平如下：

· 空载损耗：0.5kW；

· 负载损耗：1.5kW（100℃）；

5、 辅助设备总功耗

从上述计算可以看出，2.5MW/5MWh储能系统在额定功率状态下运行时辅助设备总功耗约为60.3kW。
